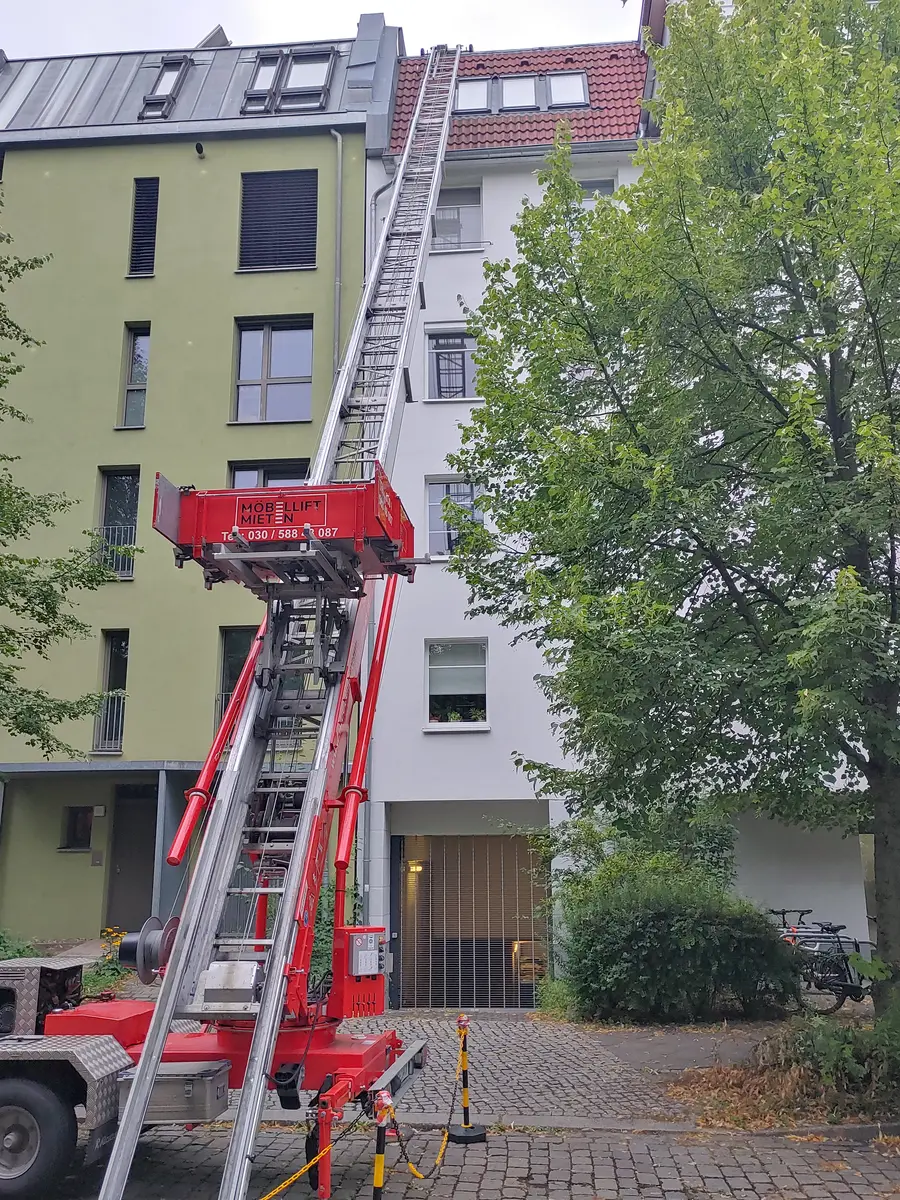

Anlieferung und Dachzugang
Die vormontierten Absorberelemente wurden gebündelt angeliefert und mit einem Außenlift auf das innerstädtische Dach gebracht.
Referenzprojekt · Berlin

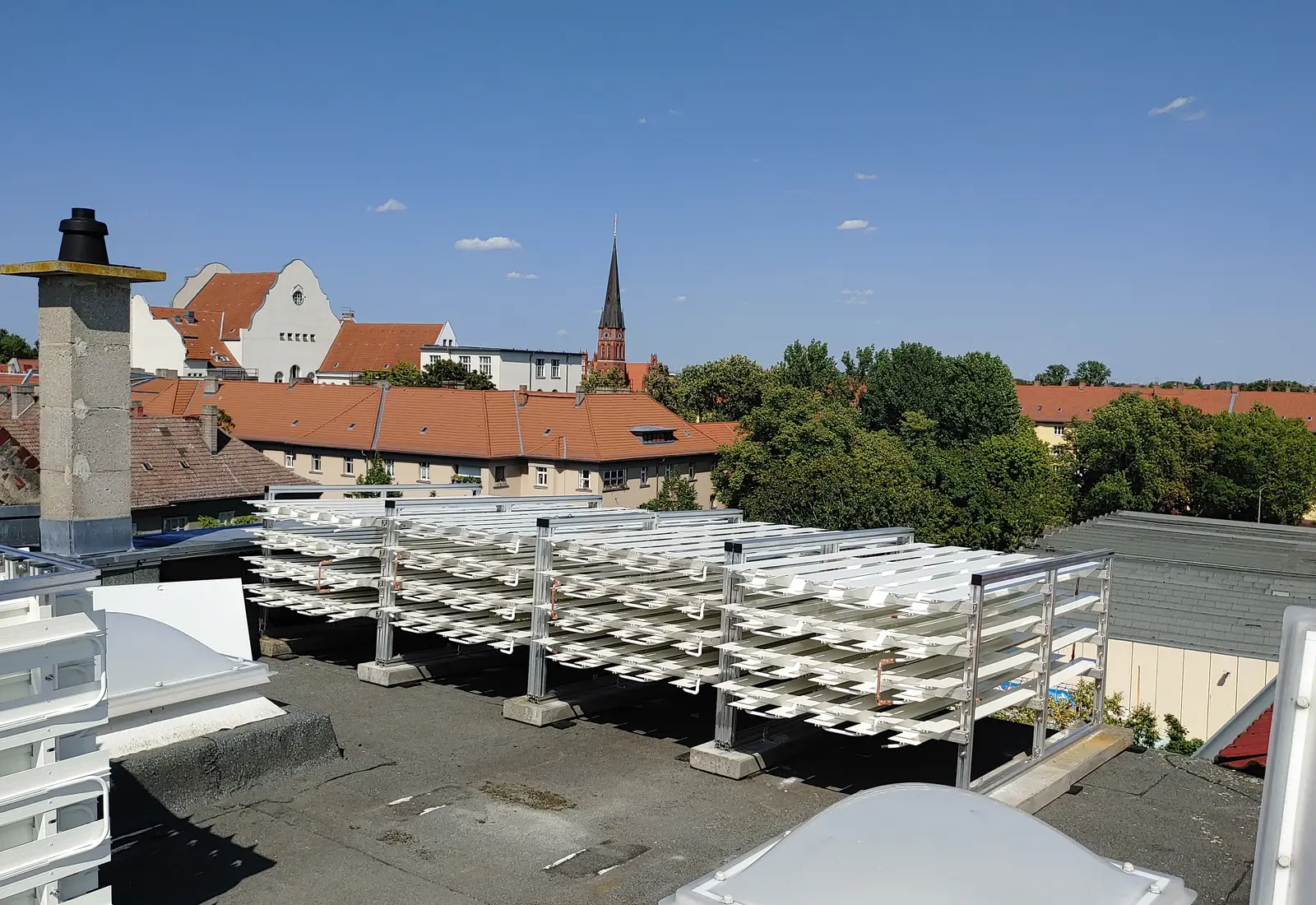

Dachabsorber und Photovoltaik für 710 m² Wohnfläche.
Auf einem innerstädtischen Bestandsgebäude wurde eine neue Wärmequelle aus Dachabsorbern aufgebaut und mit der vorhandenen Dachfläche sowie Photovoltaik koordiniert.
- Wohnfläche
- 710 m²
- Leistungsziel
- 30 kW bei −2 °C
- PV-Anteil
- ca. 40 % des Wärmepumpenstroms
- Planungswert
- JAZ 5
Montage Juli 2026 · Angaben gemäß Projektplanung.
01Ausgangslage

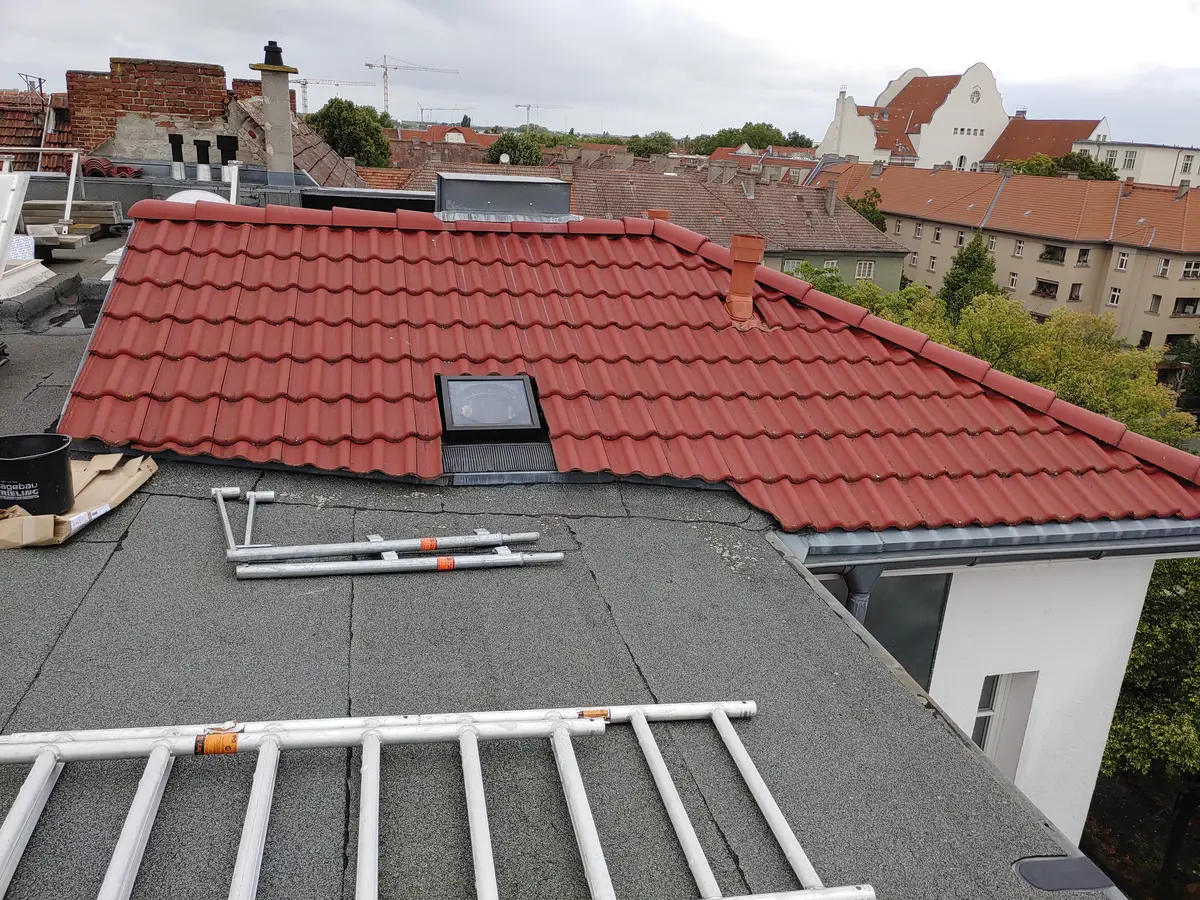

Eine neue Wärmequelle auf begrenzter Bestandsfläche.
Das Mehrfamilienhaus verfügt über 710 m² Wohnfläche. Statt einer Erdsonde nutzt das Konzept die frei verfügbaren Dachbereiche als Quelle für eine Sole-Wasser-Wärmepumpe.
Die Module gewinnen Umweltwärme aus Luft und Feuchtigkeit. In der Projektplanung werden dabei auch Phasenübergänge bis zur Eisbildung genutzt, damit die Quelle bei niedrigen Außentemperaturen weiter Energie bereitstellen kann.
02Montage
Vom Hof bis zum hydraulischen Verteiler.
Die Bildfolge dokumentiert vier entscheidende Schritte der Installation im Juli 2026.

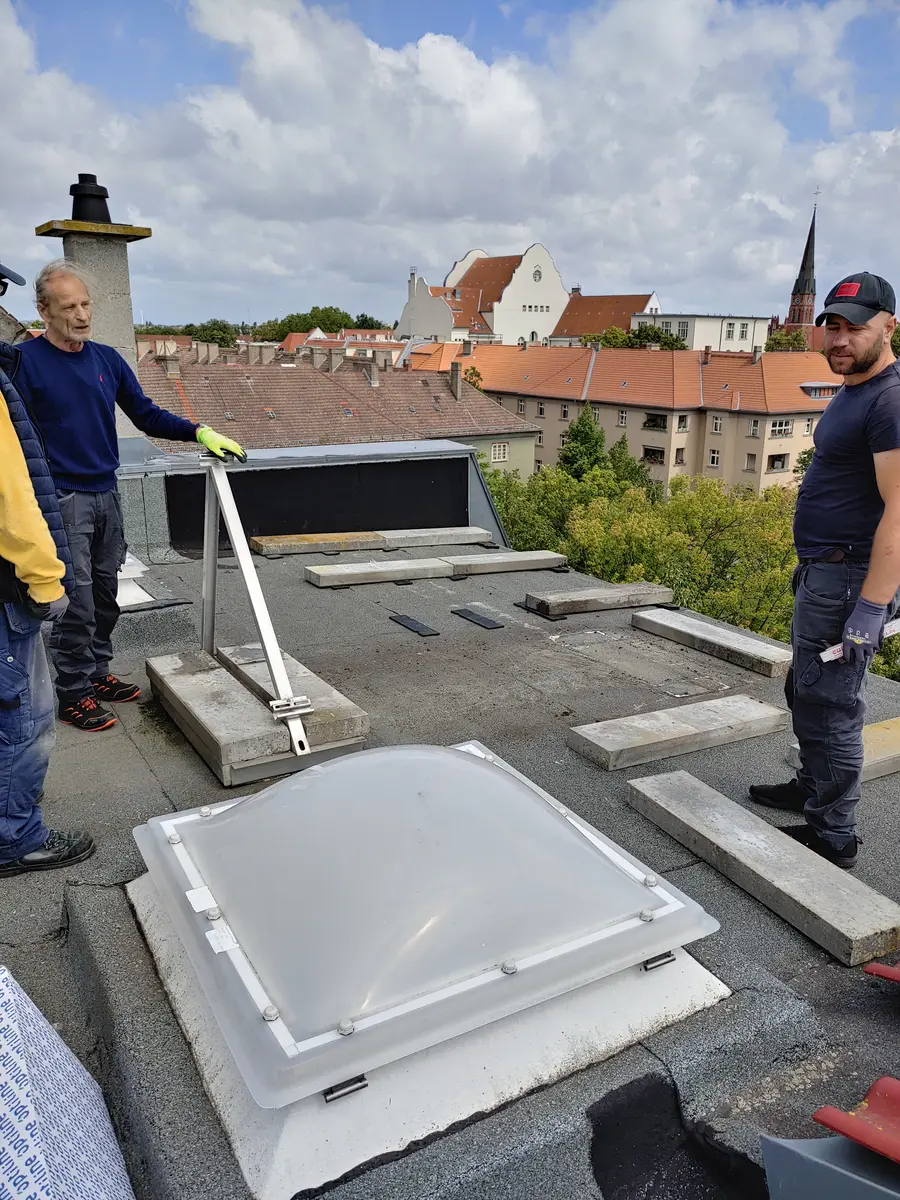

Ballastierte Unterkonstruktion
Die Aufständerung wurde auf der bestehenden Flachdachfläche vorbereitet und mit Betonplatten ballastiert.

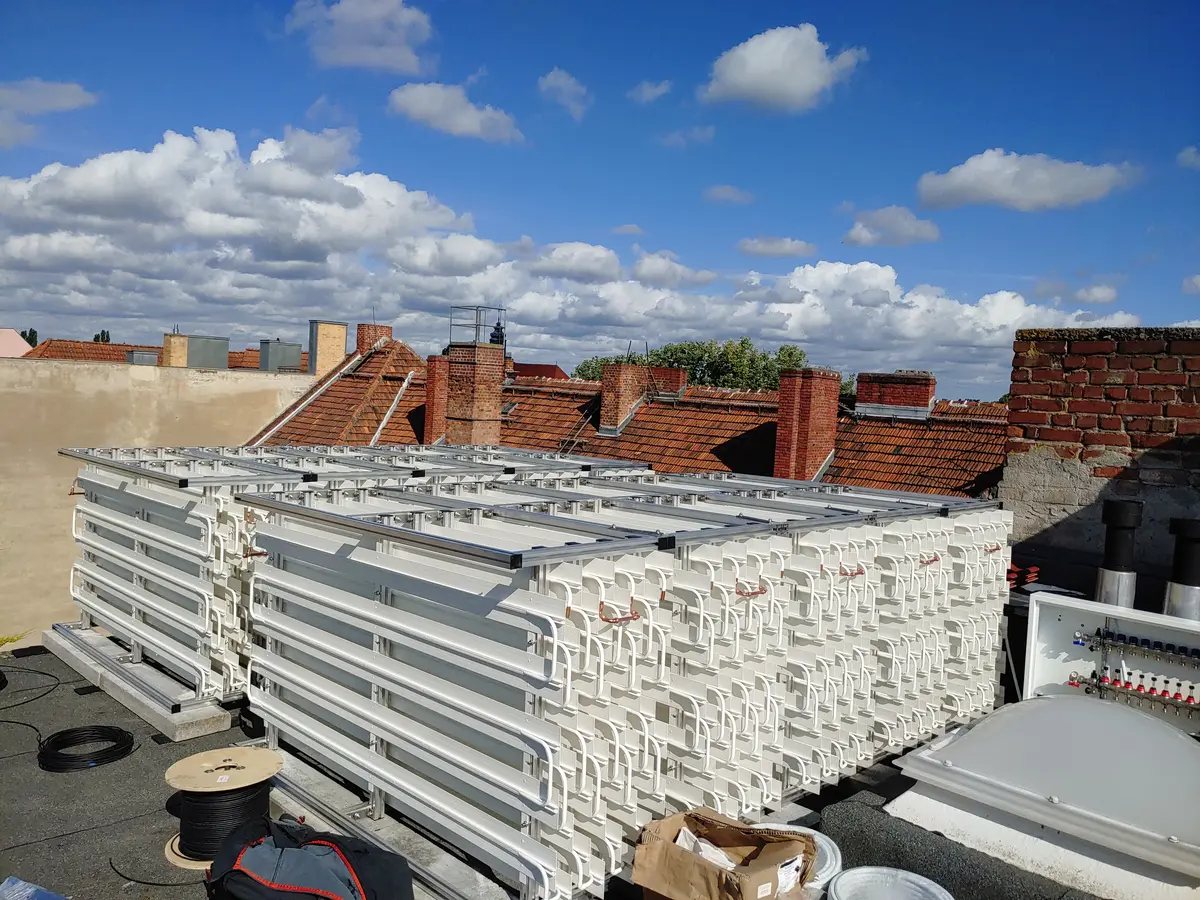

Absorberfelder auf dem Dach
Mehrere kompakte Felder nutzen die verfügbaren Teilflächen rund um Aufbauten, Oberlichter und bestehende Dachgeometrie.

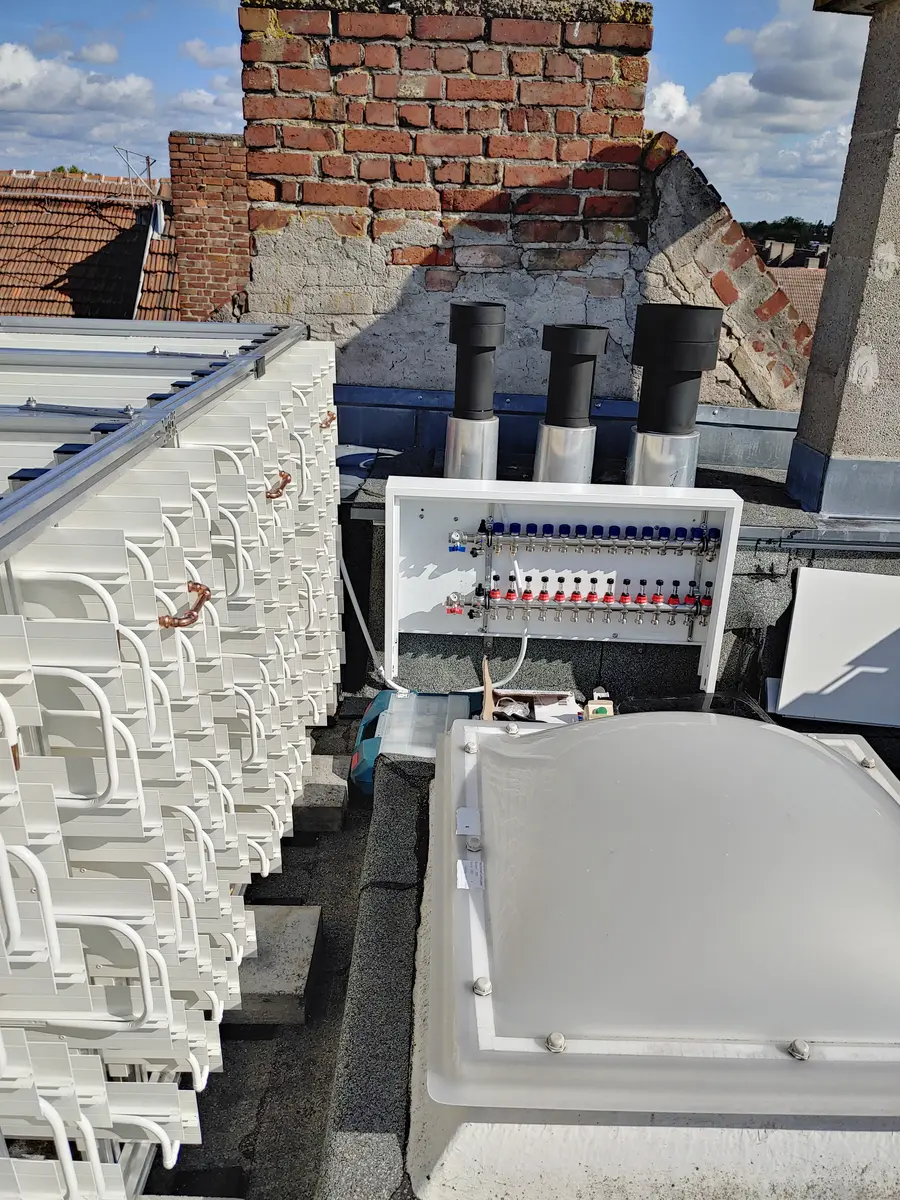

Hydraulische Zusammenführung
Die einzelnen Kreise werden in einem zentralen Vor- und Rücklaufverteiler zusammengeführt und an das Wärmepumpensystem angebunden.
03Planungswerte
Wärmequelle und PV werden gemeinsam betrachtet.
Die benachbarte PV-Anlage soll rechnerisch rund 40 % des Strombedarfs der Wärmepumpe decken. Für die Planung wurde mit einer Jahresarbeitszahl von 5 gerechnet.
- Wärmekosten über 12 Jahre
- ca. 0,07 €/kWh
- Prognostizierter Netzstrombezug
- 6.000–8.000 kWh/a
Projektbezogene Kalkulationswerte; tatsächliche Ergebnisse hängen unter anderem von Wetter, Betrieb, Stromertrag und Nutzerverhalten ab.
04Details

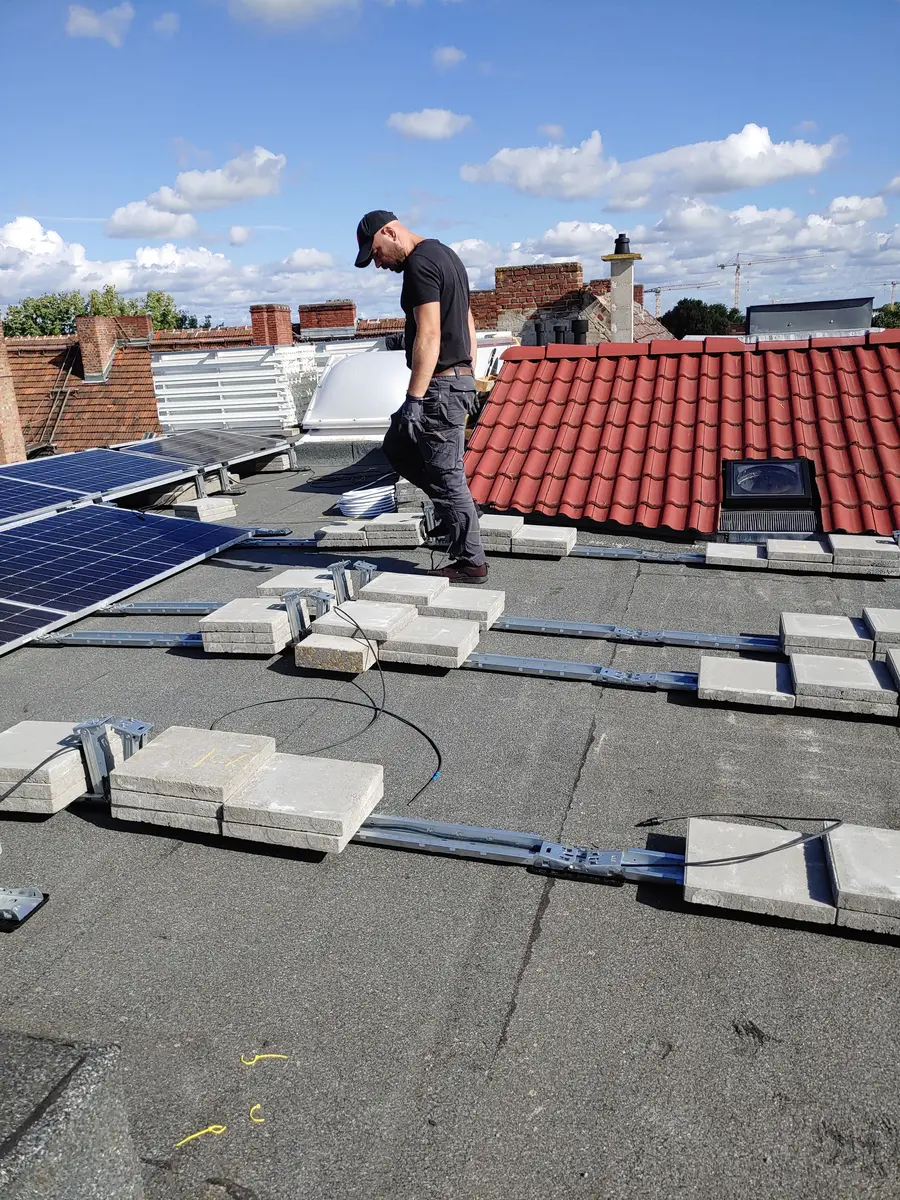

Absorber, Leitungen und PV auf einer Dachfläche.

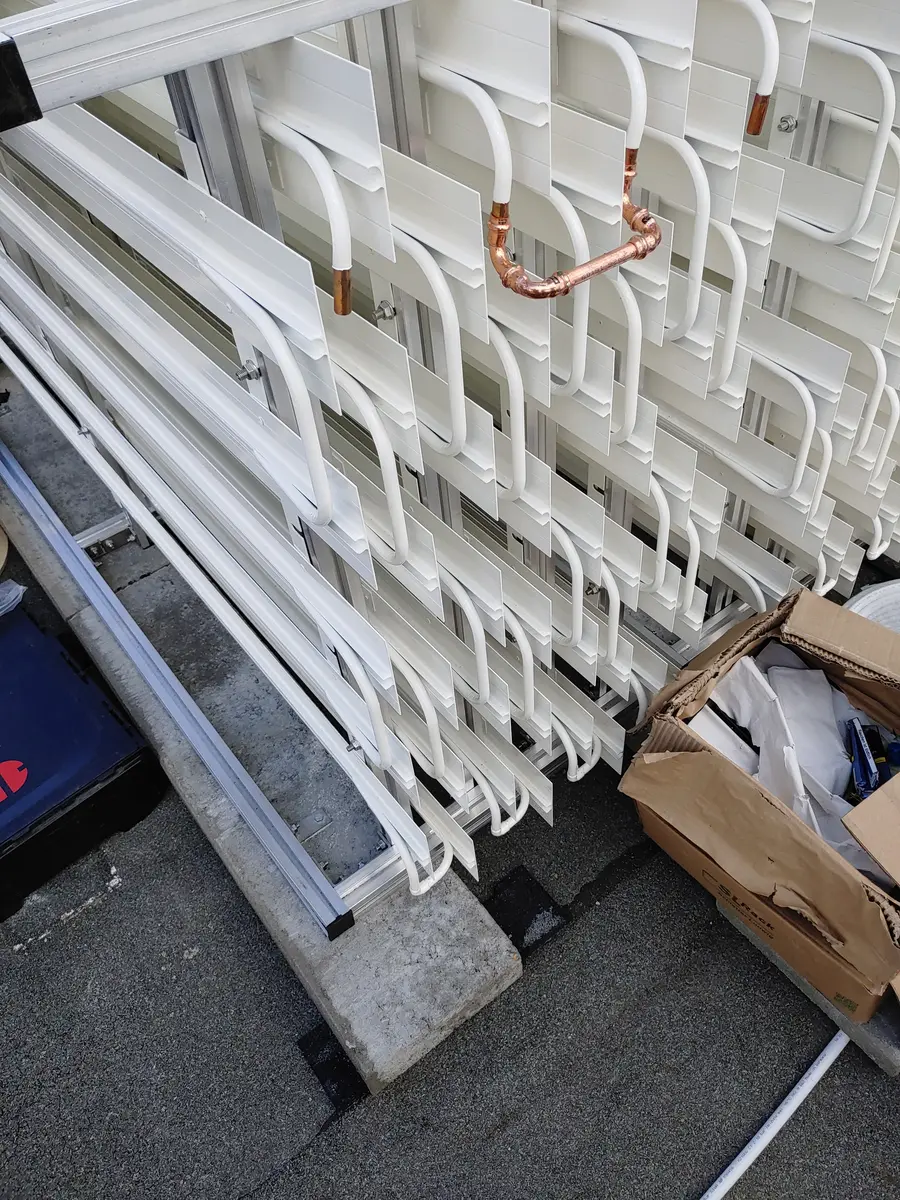

Die Detailaufnahmen zeigen die kompakte Modulbauweise und die parallele Nutzung der Dachfläche für thermische Quelle und Stromerzeugung.
